와이어 컷 방전가공기

공학종합실습센터에 설비되어 있는 CNC관련 장비를 소개합니다.

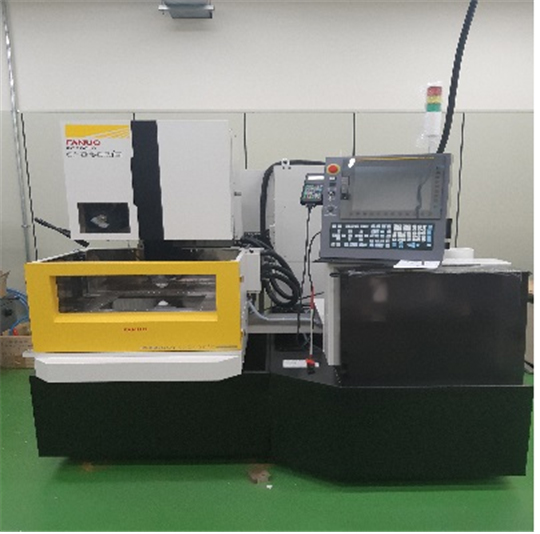

와이어 컷 방전가공기 (CNC Wire Cutting M/C)

원리 및 특성

PC-NC 기능의 수치제어 공작기계로서 각종형상을 와이어를 전극으로 한 전기방전 원리를 이용하여 프로그램에 따라 Cutting 가공하는 장비이다.

사양 및 규격
사양 및 규격 : 번호, 사양, 규격에 대한 정보 제공
번호 사양 규격
1 규격 수치제어장치, 이송테이블, 와이어회전장치, 가공액처리장치 등
2 최대가공범위 400 mm × 300 mm
3 와이어경 0.1 ~ 0.3 mm
4 와이어 경 Ф0.05~0.33 mm
5 최대 테이퍼 각도 30°/80 mm
6 와이어 이송속도 0 ~ 15 m/min
적용(응용)분야
  • 기계부품 제조 분야
  • 금형부품 가공 분야
