CNC 머시닝센터
공학종합실습센터에 설비되어 있는 CNC관련 장비를 소개합니다.

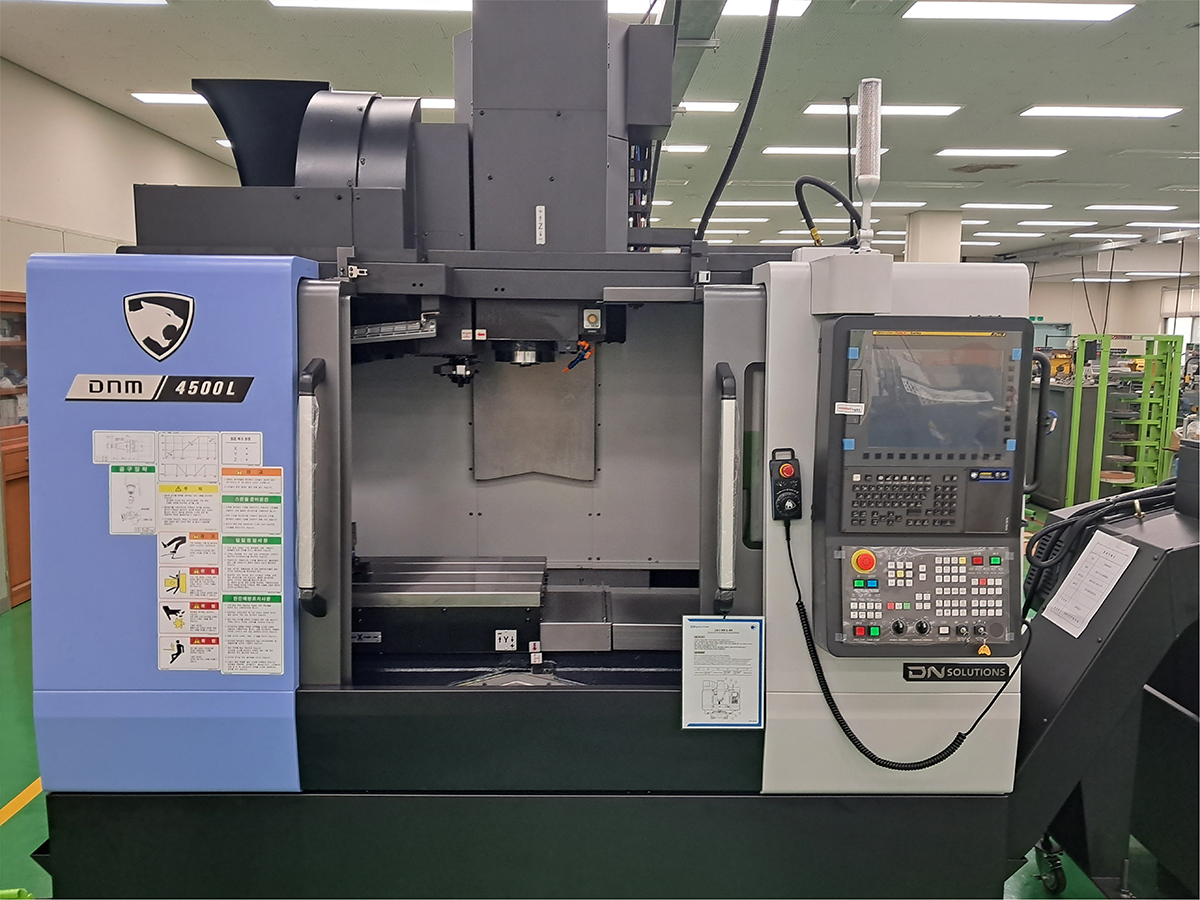

CNC 머시닝센터 (Verticar Machining Center)
기능 및 용도
PC-NC 기능으로 작동되는 수치제어 공작기계로서 공구 자동교환기능(ATC)이 가능하며 직선, 원호절삭, 드릴링,보링가공, 탭핑가공 등의 복잡한 형상의 연속적인 작업을 일관되게 할 수 있는 장비이다.
사양 및 규격
| 번호 | 사양 | 규격 |
|---|---|---|
| 1 | 테이블 이송거리 | 900 × 450 ×510 mm |
| 2 | 테이블 크기 | 1,000 mm x 450 mm |
| 3 | 최고 회전수 | 12,000 rpm |
| 4 | 공구보유수 | 30EA 이상 |
| 5 | 공구중량 | 8kg |
| 6 | 최대 공구경 | Ø80 mm |
| 7 | 최대 공구길이 | 300 mm |
| 8 | 공구 선택방식 | memory random |
| 9 | 장비크기 | 3,000 mm×2,600 mm×3,000 mm |
| 10 | 기계중량 | 5,000kg 이상 |
